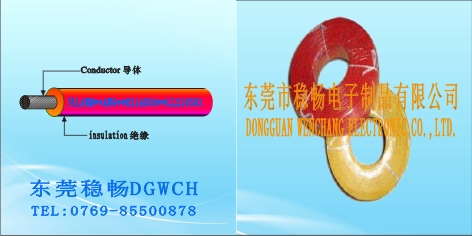

UL3315 XL-PE hook-up wire
Prv：UL3331 XL-PE hook-up wireNext：UL3314 Electric wire
Product Description:
■Tinned, annealed, stranded or solid copper conductor.
■XL-PVC insulation.
■Rated temperature: 105℃. Rated voltage: 300volts.
■Uniform thickness of wire to ensure easy stripping and cutting.
■Passes UL VW-1&CUL FT1/FT2 vertical flame test or horizontal flame test.
■Executive Standard:UL758 UL1581 CSA22.2.
说明：
■导体使用单股或绞线裸铜或镀锡铜。
■无卤照射环保PVC绝缘。
■额定温度：105℃ 额定电压：300Volts。
■使用标准厚度，易剥，截断容易。
■可通过ULVW-1及CUL FT1/FT2，垂直燃烧测试或水平燃烧测试。
■执行标准:UL758 UL1581 CSA22.2。
Applications:
■For general purpose internal wiring of electronic and electrical equipment.
应用：
■用于电子及电器设备内部配线。
UL Style
& CSA Type		 Conductor
导体		 Insulation
Thickness
绝缘厚度		 Overall
Diameter
完成外径		 Standard Put-up
标准长度		 Conductor
Resistance at 20℃导体电阻
线号 线数/线径 英制 公制
AWG No/mm mm mm Ft/coil M/Coil Ω/KM
UL3314
（Stranded)
绞线		 24 11/0.16 0.38 1.40 2000 610 94.20
22 17/0.16 1.60 59.40
20 21/0.178 1.80 36.70
18 34/0.178 2.10 23.20
16 26/0.250 2.30 14.60
14 41/0.250 2.70 8.96
12 65/0.250 3.20 1000 305 5.64
10 105/0.250 3.80 3.55
以上数据仅供参考，不作为正式的设计依据，产品规格以双方确认的规格书承认为准！最终解释权规稳畅电子制品有限公司所有
