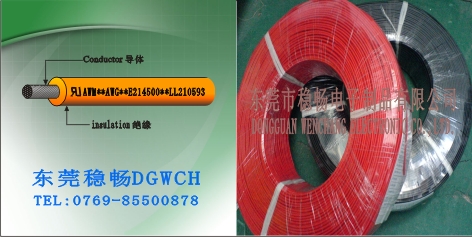

UL3453 XL-PVC Insulated Wire
Prv：UL3454 XL-PVC Insulated WireNext：UL3448 XL-PE hook-up wire
Product Description:
■Tinned, annealed, stranded or solid copper conductor.
■XL-PVC insulation.
■Rated temperature: 60℃. Rated voltage: 300volts.
■Uniform thickness of wire to ensure easy stripping and cutting.
■Passes UL VW-1&CSA FT1 vertical flame test.
说明：
■导体使用单股或绞线裸铜或镀锡铜。
■XL-PVC绝缘。
■额定温度：60℃  额定电压：300Volts。
■使用标准厚度，易剥，截断容易。
■可通过ULVW-1及CUL FT1/FT2，垂直燃烧测试。
Applications:
■For general purpose internal wiring of electronic and electrical equipment.
应用：
■用于电子及电器设备内部配线。
UL Style
& CSA Type		 Conductor
导体		 Insulation
Thickness
绝缘厚度		 Overall
Diameter
完成外径		 Standard Put-up
标准长度		 Conductor
Resistance at 20℃导体电阻
线号 线数/线径 英制 公制
AWG No/mm mm mm Ft/coil M/Coil Ω/KM
UL3453
CSA
（Stranded)		 30 7/0.102 0.76 2.20 2000 610 381.00
28 7/0.127 0.76 2.40 2000 610 239.00
26 7/0.16 0.76 2.50 2000 610 150.00
24 11/0.16 0.76 2.80 2000 610 94.20
22 17/0.16 0.76 3.10 2000 610 59.40
20 21/0.178 0.76 3.40 2000 610 36.70
18 34/0.178 0.76 4.00 2000 610 23.20
16 26/0.25 0.76 4.60 2000 610 14.60
以上数据仅供参考，不作为正式的设计依据，产品规格以双方确认的规格书承认为准！最终解释权规稳畅电子制品有限公司所有
