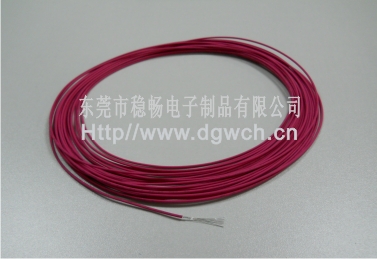

UL1914 XL-PE Insulated Wire
Prv：UL10444 XL-PE Insulated WireNext：非标灰排带黑边
■Uniform thickness of wire to ensure easy stripping and cutting.
■Passes UL VW-1&CSA FT1 vertical flamt test
■Top coated conductor is avaiable
说明：
■导体使用单股或绞线裸铜或镀锡铜
■FEP FRPE PE PTA PTFE TFE绝缘
■额定温度：60℃额定电压：30Volts
■使用标准厚度，易剥，截断容易。
■可通过UL VW-1 及 CSA FT1 ，垂直燃烧测试
APPlications:
■ As insulated singles for use in jacketed cable. For use in Class 2 circuits of electronic equipment.
应用：
■用于电子及电器设备内部配线
UL Style& CSA Type Conductor
导体		 Insulation
Thickness
绝缘厚度		 Overall
Diameter
完成外径		 Stand Put-up
标准长度		 Conductor
Resistance at 20℃导体电阻
线号 线数/线径 英制 公制
AWG No/mm mm mm Ft/coil M/Coil Ω/KM
UL1914
CSA AWM I A
（Stranded)
绞线		 32 7/0.08 0.23 0.75 2000 610 597.00
30 7/0.102 0.23 0.80 2000 610 381.00
28 7/0.127 0.23 0.90 2000 610 239.00
26 7/0.16 0.23 1.00 2000 610 150.00
24 11/0.16 0.23 1.15 2000 610 94.20
22 17/0.16 0.23 1.30 2000 610 59.40
20 21/0.178 0.23 1.50 2000 610 36.70
18 34/0.178 0.23 1.70 2000 610 23.20
16 26/0.25 0.23 2.00 2000 610 14.60
UL1914
CSA AWM FT1 I A/B
（Top-coated)
先绞后镀		 28 7/0.127 0.23 0.90 2000 610 248.00
26 7/0.16 0.23 1.00 2000 610 150.00
24 7/0.20 0.23 1.15 2000 610 88.70
22 7/0.254 0.23 1.30 2000 610 54.70
20 7/0.32 0.23 1.50 2000 610 37.10
UL1914
CSA AWM I A
（Solid)
单股		 28 1/0.32 0.23 0.85 2000 610 239.00
26 1/0.404 0.23 0.90 2000 610 143.00
24 1/0.511 0.23 1.10 2000 610 89.30
22 1/0.634 0.23 1.25 2000 610 56.40
20 1/0.813 0.23 1.45 2000 610 35.20
以上数据仅供参考，不作为正式的设计依据，产品规格以双方确认的规格书承认为准！最终解释权归稳畅电子制品有限公司所有
